3.3.1 3000及以上机型

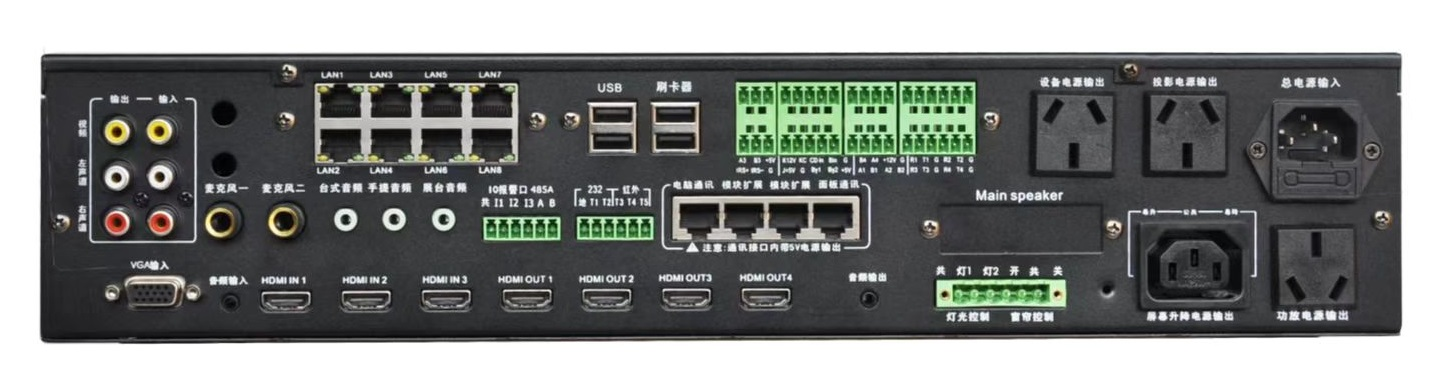

设备参考图片如下：
设备接线参考如下：
| 设备 | 接入接口 | 备注 |
|---|---|---|
| 台式电脑 | 网络：网线接入LAN1-LAN8口其一 电源插座：设备电源输入口 视频信号输入：HDMI1 关机控制Rs232串口线：电脑通讯口 |
若台式电脑未自带RS232串口，则需要自行购买USB转RS232串口线；若有，则仅需配件中的水晶头串口线。水晶头串口线串口线参考以下图1，USB转RS232串口线参考图2 图1水晶头串口线：  图2USB转232【340芯片公头螺丝柱款】：  参考淘宝链接 |
| 投影机 | 电源：投影电源输出 RS232串口控制：中控端接入T1、地，投影端接入2,5口 |

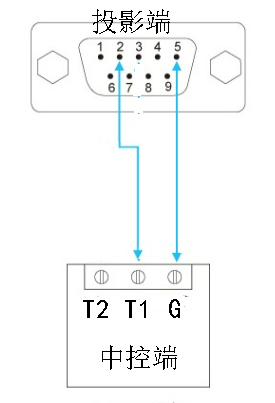

配件包中带有接头，使用接头自制232线 232接线参考如下图：  |

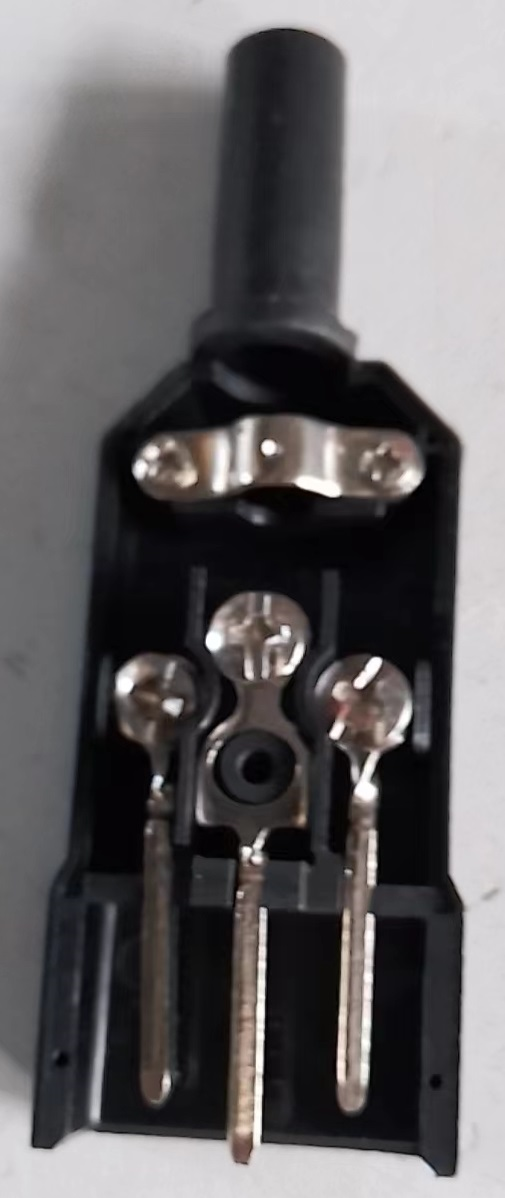

| 幕布 | 电源插座：屏幕升降电源输出口 | 幕布中控端接头如下： |
| 笔记本 | 视频信号输入：HDMI2 | |
| 智能空开 | RS485串口：A2 B2 | 使用电话线或者网线作为通讯线 A-A B-B |
| 电视机 | 电源插座：设备电源输出 红外控制：T5 地 |
若插座不够请自行使用排插拓展 |

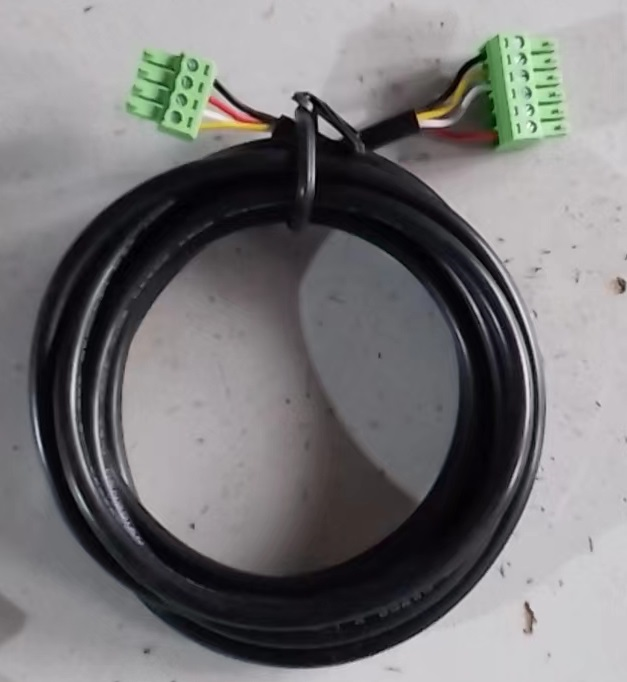

| 控制面板 | A4 B4 12V G | 配件包中有连接线，如下图： |
| 触摸大屏(教师机） | RS232串口控制：中控端接入T1、地 | 自制232串口线，接线同投影机 |
| 触摸大屏(学生机） | RS232串口控制：中控端接入T2、地 | 自制232串口线 |
| 录播主机 | RS232串口控制：R2 T2 G | 使用网线剥离3根线作为通讯线 R-T T-R G-G |
| 功放 | RS232串口控制：R3 T3 G | 使用网线剥离3根线作为通讯线 R-T T-R G-G |
| 无线麦控制器 | RS232串口控制：R4 T4 G | 使用网线剥离3根线作为通讯线 R-T T-R G-G |
| 空调控制器 | RS485串口：A1 B1 | 使用电话线或者网线作为通讯线 A-A B-B |
| 环境传感器 | RS485串口：A3 B3 | 使用电话线或者网线作为通讯线 A-A B-B |
| 智能空开 | RS485串口：A2 B2 | 使用电话线或者网线作为通讯线 A-A B-B |
